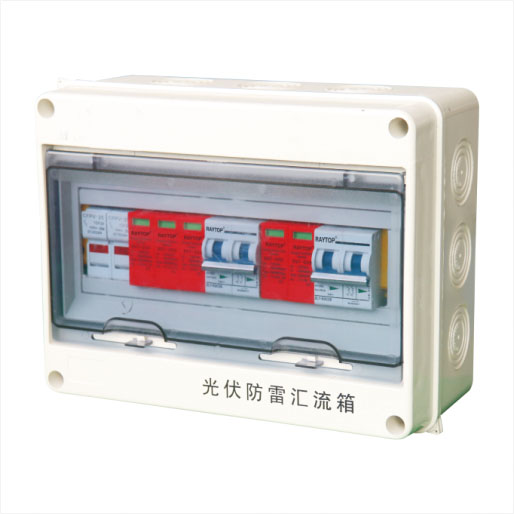

LER-PVX光伏匯流箱
產品說明
在太陽能光伏發電系統中，對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護，提高可靠型，一般需要在光伏組件與逆變器之間增加直流匯流裝置。
產品特點
1. 滿足室外安裝的使用要求
2. 同時接入16路太陽電池串列，每路電流最大可達10A
3. 配有光伏專用高壓防雷器，正負極都具有防雷功能
4. 采用正負極分別串聯的四級斷路器提高直流耐壓值至不小于DC1000V
主要技術參數
型號 | LER-PVX | |||||||||||
規格 | 4 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | ||||
光伏陣列輸入路數 | 4回路 | 6回路 | 8回路 | 10回路 | 12回路 | 16回路 | 18回路 | 20回路 | ||||
每路最大電流(A) | 10 | |||||||||||
輸出端子規格 | SAK-10N | SAK-16N | SAK-25N | SAK-25N | SAK-35N | SAK-50N | SAK-75N | SAK-75N | ||||
